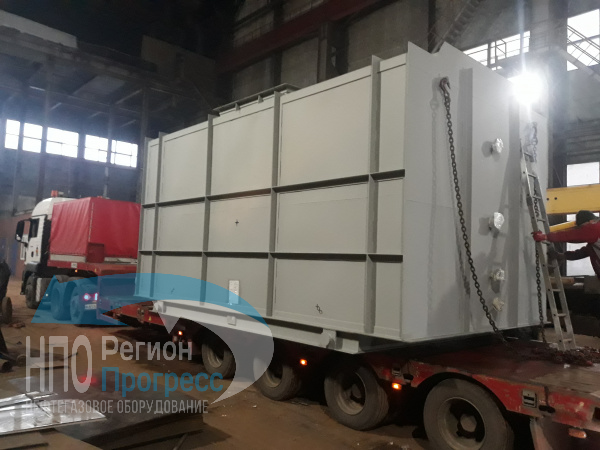

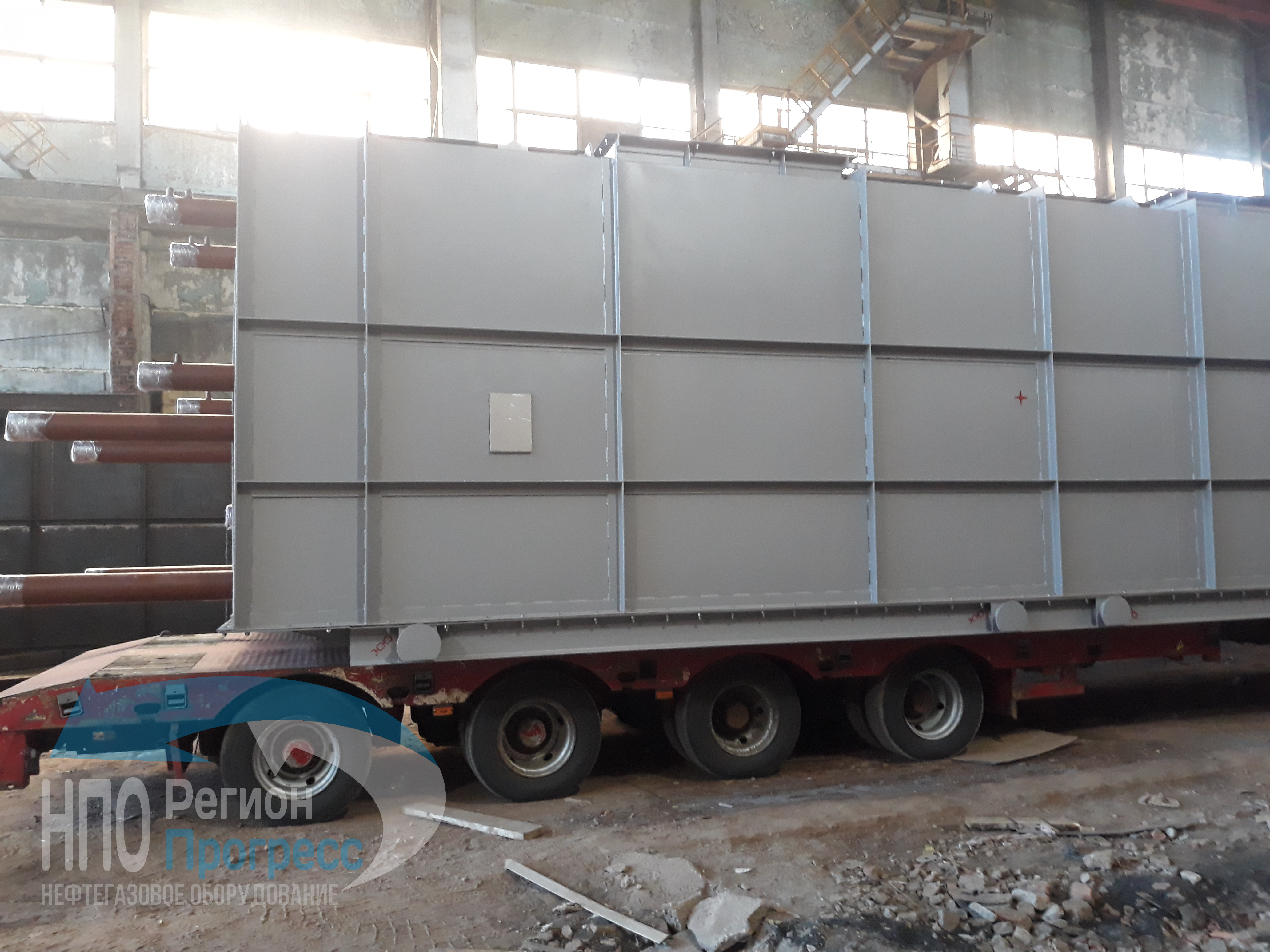

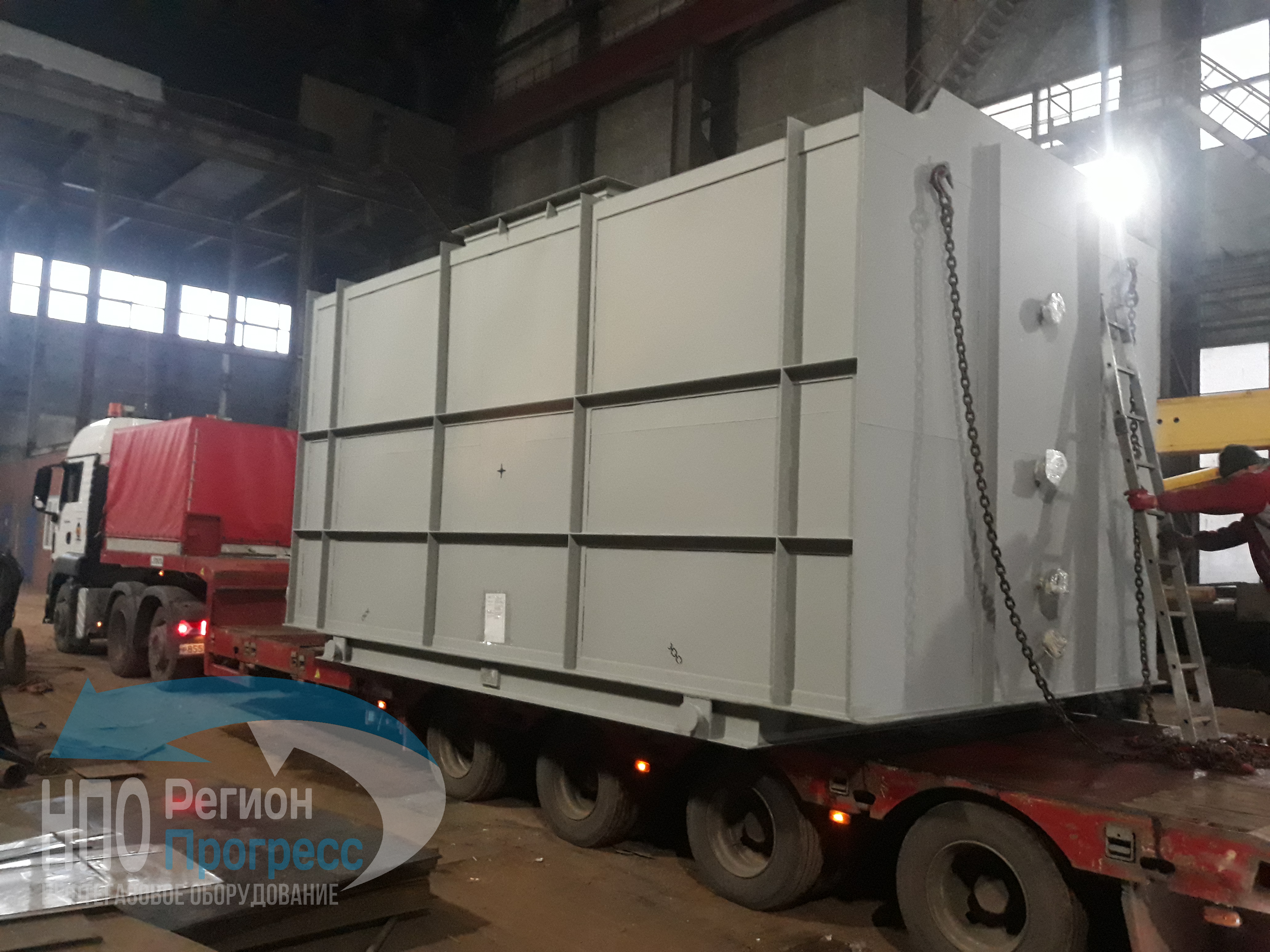

Камеры теплообменные ПТБ
Камера теплообменная предназначена для осуществления процесса теплообмена между продуктами сгорания газового топлива, омывающими наружные поверхности труб секций змеевиков, и нагреваемой средой, перемещающейся внутри труб змеевиков.
Предлагаем к поставке камеры теплообменные к печам трубчатым ПТБ-5 и ПТБ-10.
Корпус теплообменной камеры образован каркасом и двумя коробами. Наружная стенка выполнена из обычной листовой углеродистой стали, внутренняя стенка (обшивка) - из жаростойкой стали. Внутренняя обшивка служит для защиты теплоизоляционного материала от разрушения. В качестве теплоизоляционного материала использована вата каолинового состава, выдерживающая рабочую температуру до 1100°С.
В верхней части теплообменной камеры расположены два откидывающихся предохранительных взрывных клапана.
Внутри теплообменной камеры расположены четыре змеевика, состоящие из стальных бесшовных труб диаметром 159 мм со спиральным оребрением и двойников (калачей). Змеевики расположены парами, симметрично, слева и справа от продольной оси теплообменной камеры.
Продукты сгорания поступают в теплообменную камеру из сопел-насадок в виде четырех плоских струй, имеющих большие скорости истечения. Благодаря инжектирующему действию струй происходит смешение части охлажденных газов, уже прошедших пространство между змеевиками, с горячим газом, что вызывает снижение общей температуры системы до необходимой величины. Поэтому передача тепла осуществляется более равномерно и уменьшается возможность местных перегревов змеевиков.
Для выхода дымовых газов из камеры в нижней части боковых стенок каркаса предусмотрены дымоходы, к фланцам которых крепятся дымовые трубы.
