Печи трубчатые блочные ПТБ-10Э, ПТБ-10А, ПТБ-10-64

Печь ПТБ может работать как на газовом, так и на жидком топливе. При использовании жидкого топлива необходимо применять блок подготовки жидкого топлива.

Основным отличием ПТБ-10Э от печей ПТБ-10-64 и ПТБ-10А является оснащение ее электромагнитным исполнительными механизмами, а также применение шести рядного змеевика вместо четырехрядного.

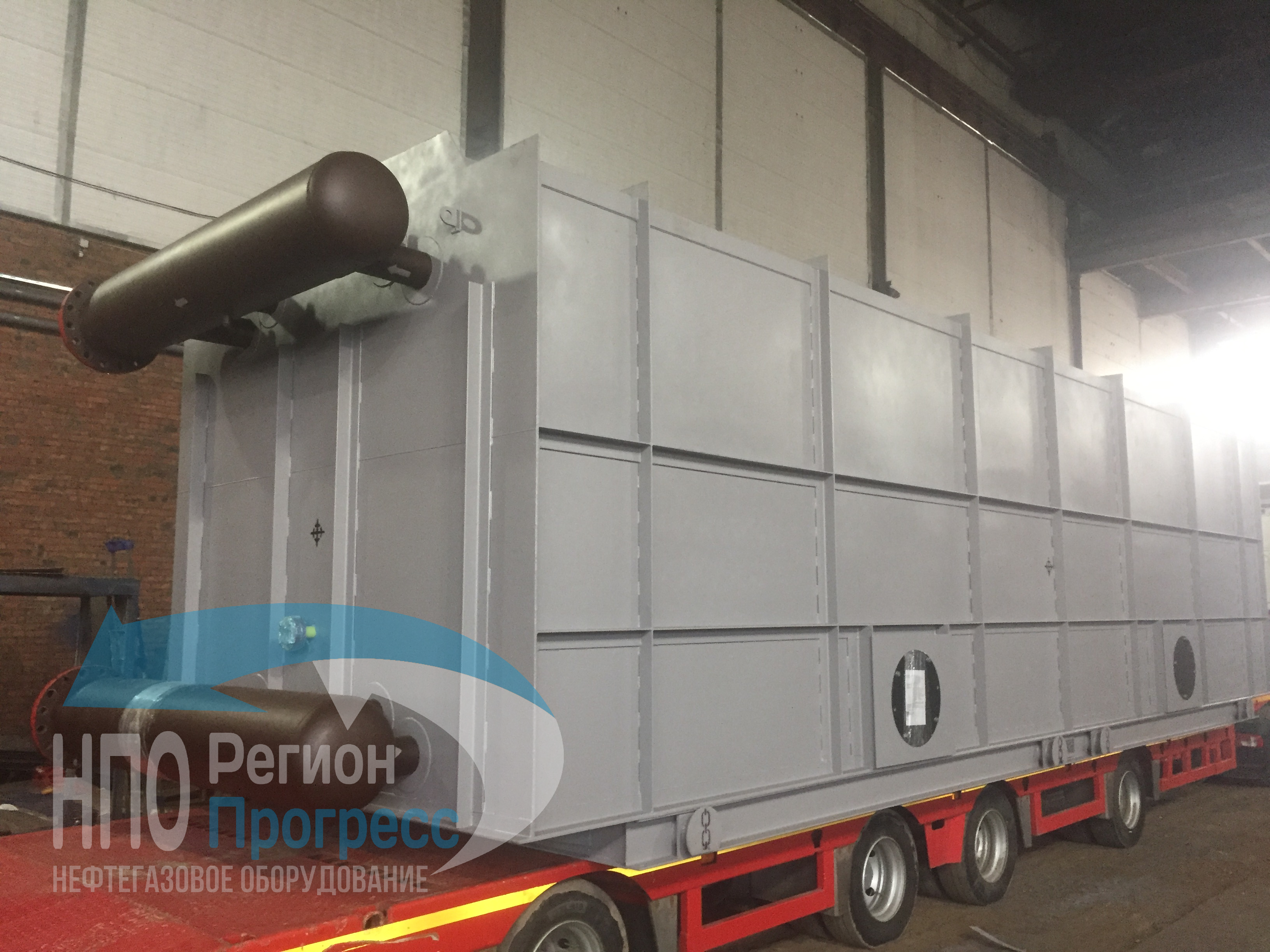

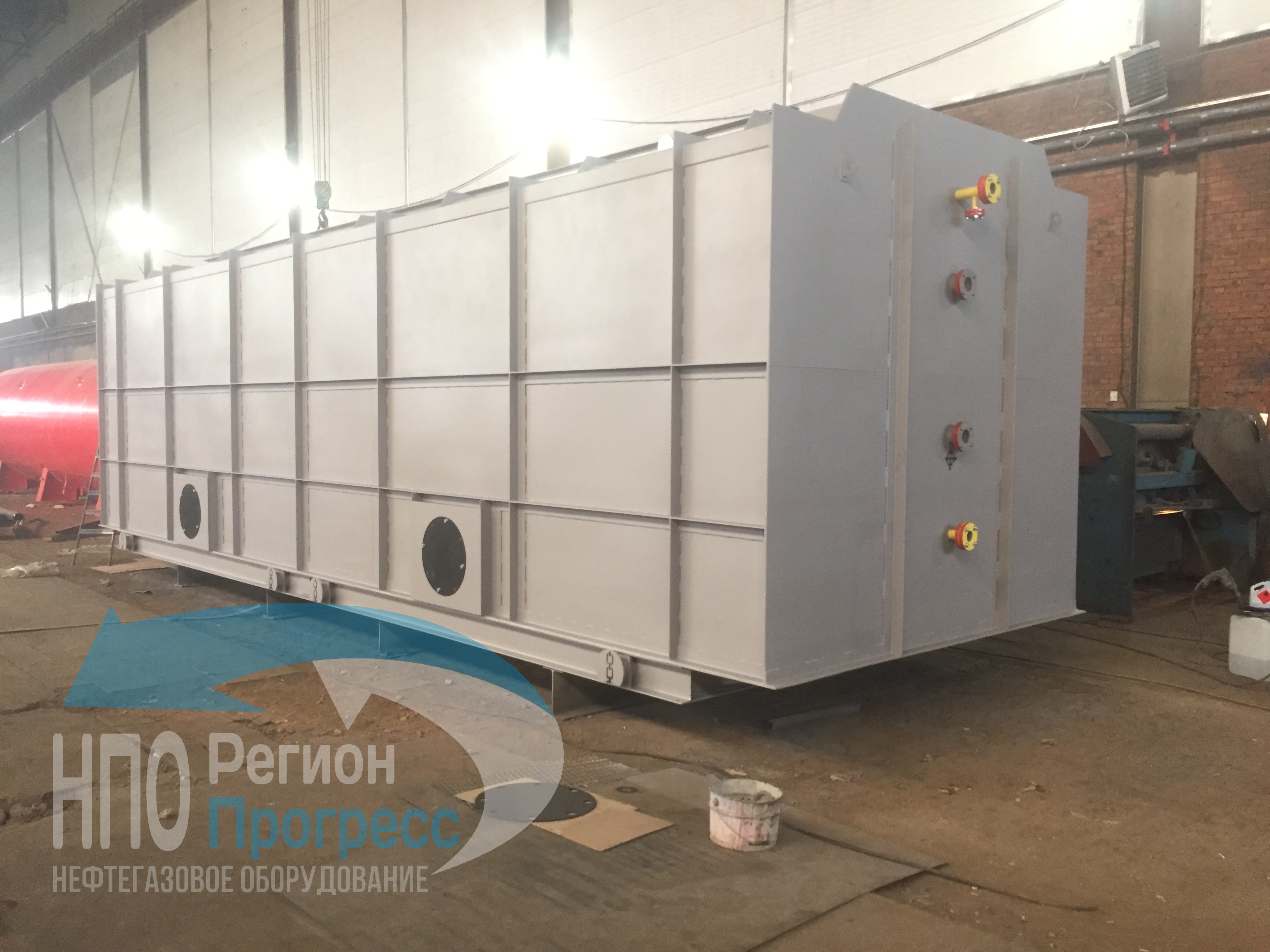

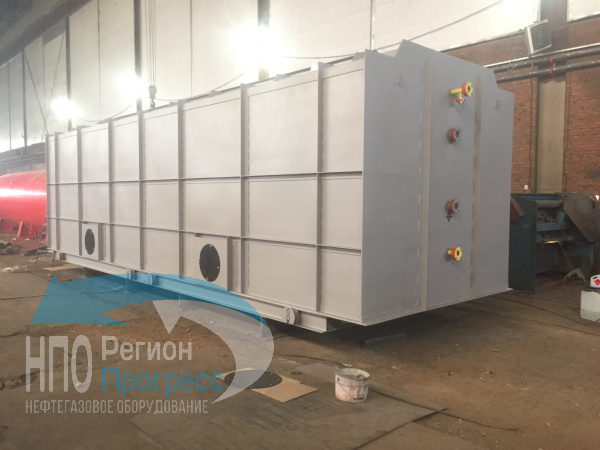

Трубчатая печь ПТБ-10 состоит из трех основных блоков: теплообменной камеры, блока основания печи и блока вентиляторного агрегата, кроме того, в состав печи входят четыре блока взрывных клапанов, четыре дымовых трубы, сборочные единицы трубопроводов входа и выхода нефти, трубопроводы обвязки змеевиков нагрева газа, площадка обслуживания и стремянка.

Технологические блоки печи и система автоматизации трубчатой печи на месте ее применения связываются между собой и с другими объектами установки подготовки нефти в единый комплекс трубными коммуникациями, кабельными силовыми проводками, а также проводками контроля и автоматизации.

Печь трубчатая блочная ПТБ-10:

Номинальная тепловая мощность, МВт – 5,5-13,9

Производительность по нагреваемому продукту, т/ч, не более – 180-750

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более – 6,3 (63)

- расчетное – 6,3 (63)

- пробное гидравлическое – 8,2 (82)

Средний срок службы: 10 лет.
