Установки смесительные и смесительно-осреднительные УС, УСО
Установка смесительная и смесительно-осреднительная предназначена для транспортирования сухих порошкообразных материалов (цемента, тампонажных смесей, песка и других сыпучих материалов), приготовления тампонажных растворов и других песчано-жидкостных смесей при цементировании нефтяных и газовых скважин.

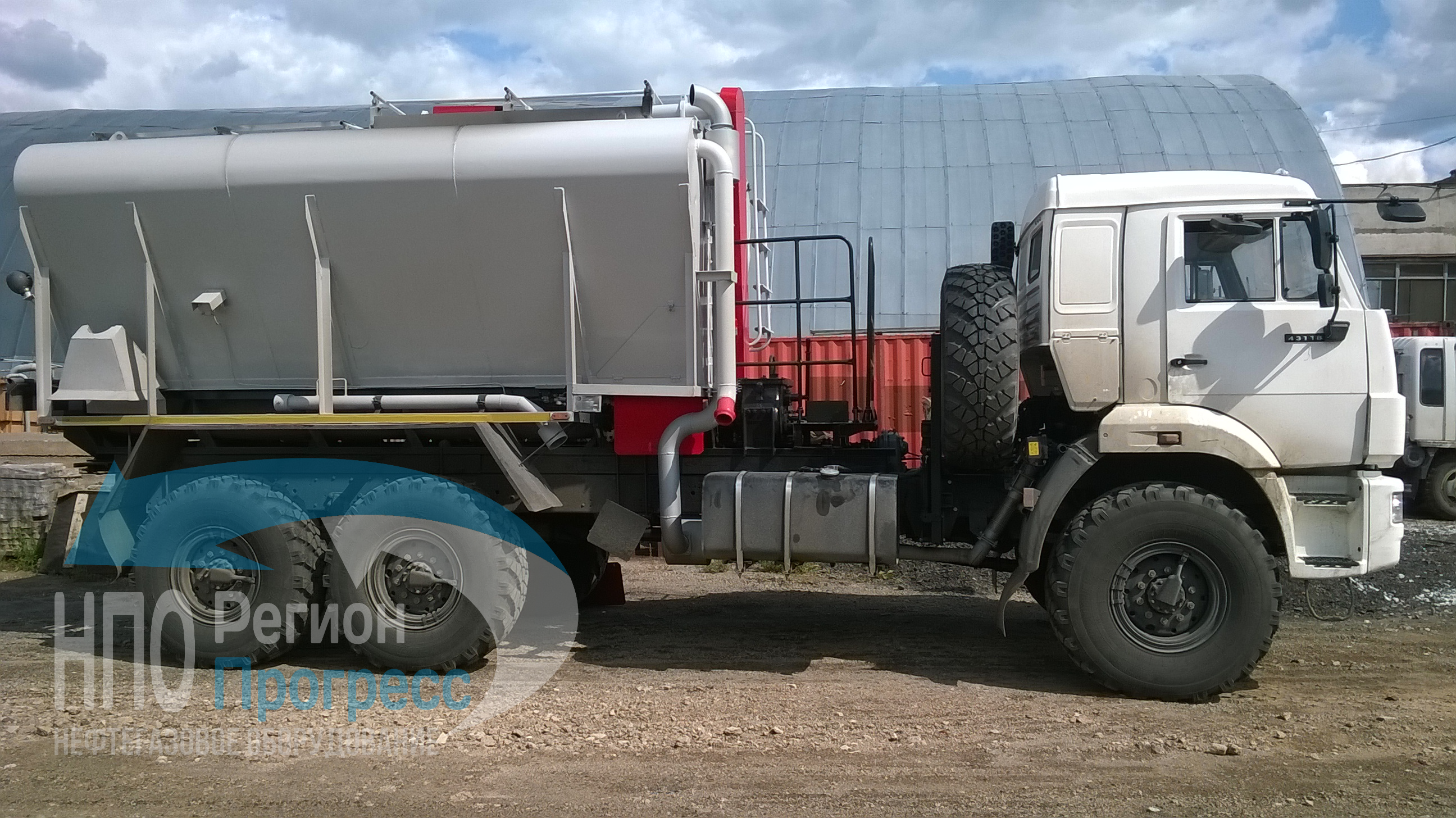

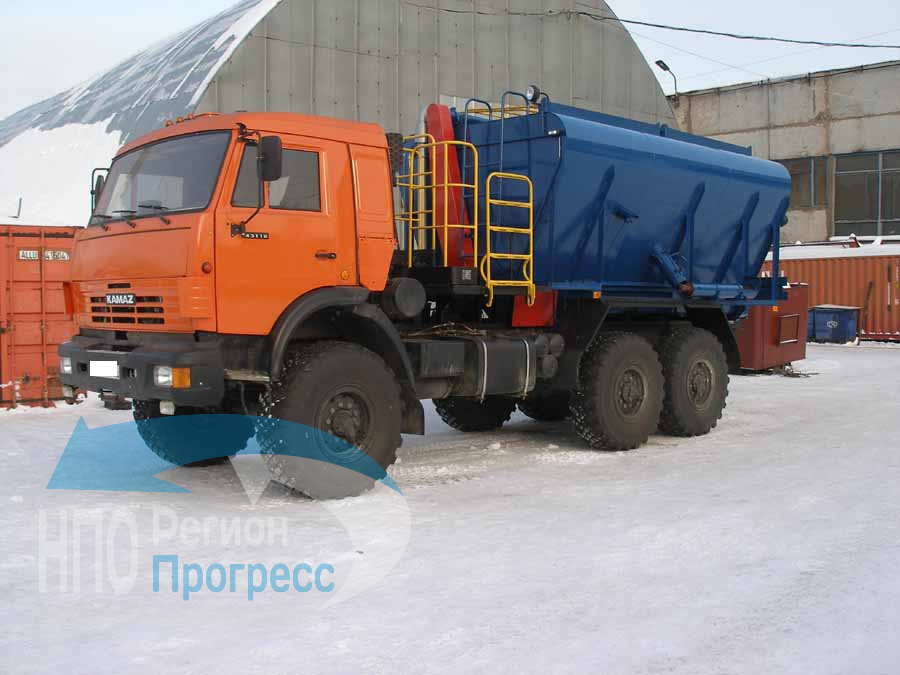

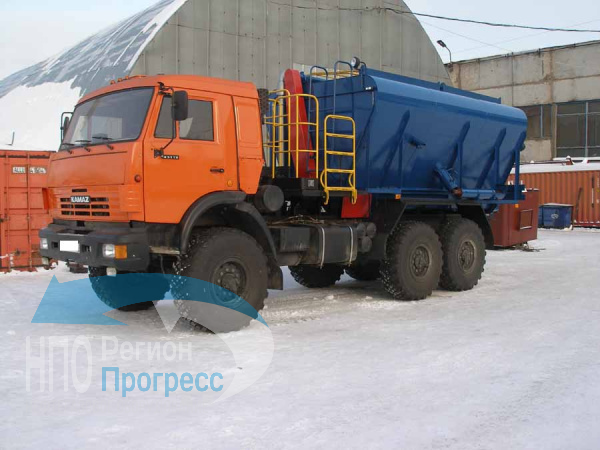

Предлагаем к поставке Установки УС-6х30, УС-50х14 и УСО-16, УСО-20 на шасси КАМАЗ / УРАЛ. Имеем опыт изготовления данных установок на санно-рамном основании, на прицепе Ижтрал.
Установка смесительная УС имеет щелевидные насадки с разными проходными сечениями для подбора необходимой плотности приготавливаемого тампонажного раствора. Загрузка цемента в смесительную установку осуществляется винтовым конвейером и пневматическим способом через загрузочную трубу.
Догрузка бункера на месте цементации, т, не более - 20
Наибольшая производительность приготовления тампонажного раствора плотностью 1,85 г/см3, дм3/с - 27
Плотность приготавливаемого раствора, г/см3 - 1,3-2,4
Время выхода на заданную плотность, с, не более - 40
Вместимость бункера, м3 , не более - 14,5
Устройство смешивающее - гидровакуумное
-оптимальное давление жидкости, МПа (кгс/см2) - 1,5(15)
- наибольшее давление жидкости, МПа(кгс/см2) - 2,0(20)
Для предупреждения сводообразования тампонажного материала в бункере установлен пневмовибратор.
Установка смесительная может поставляться без загрузочного конвейера.
Стационарный (санный) вариант смесительной установки УС6-30ДС:
- смонтирована на металлических санях.
- привод шнеков осуществляется от палубной силовой установки с дизельным двигателем.
Наибольшая производительность приготовления тампонажного раствора плотностью 1,85 г/см3, дм3/с - 27
Плотность приготавливаемого раствора, г/см3 - 1,3-2,4
Время выхода на заданную плотность, с, не более - 40
Вместимость бункера, м3 , не более - 14,5
Устройство смешивающее - гидровакуумное
-оптимальное давление жидкости, МПа (кгс/см2) - 1,5(15)
- наибольшее давление жидкости, МПа(кгс/см2) - 2,0(20)
Для предупреждения сводообразования тампонажного материала в бункере установлен пневмовибратор.
Установка смесительная может поставляться без загрузочного конвейера.
Стационарный (санный) вариант смесительной установки УС6-30ДС:
- смонтирована на металлических санях.
- привод шнеков осуществляется от палубной силовой установки с дизельным двигателем.

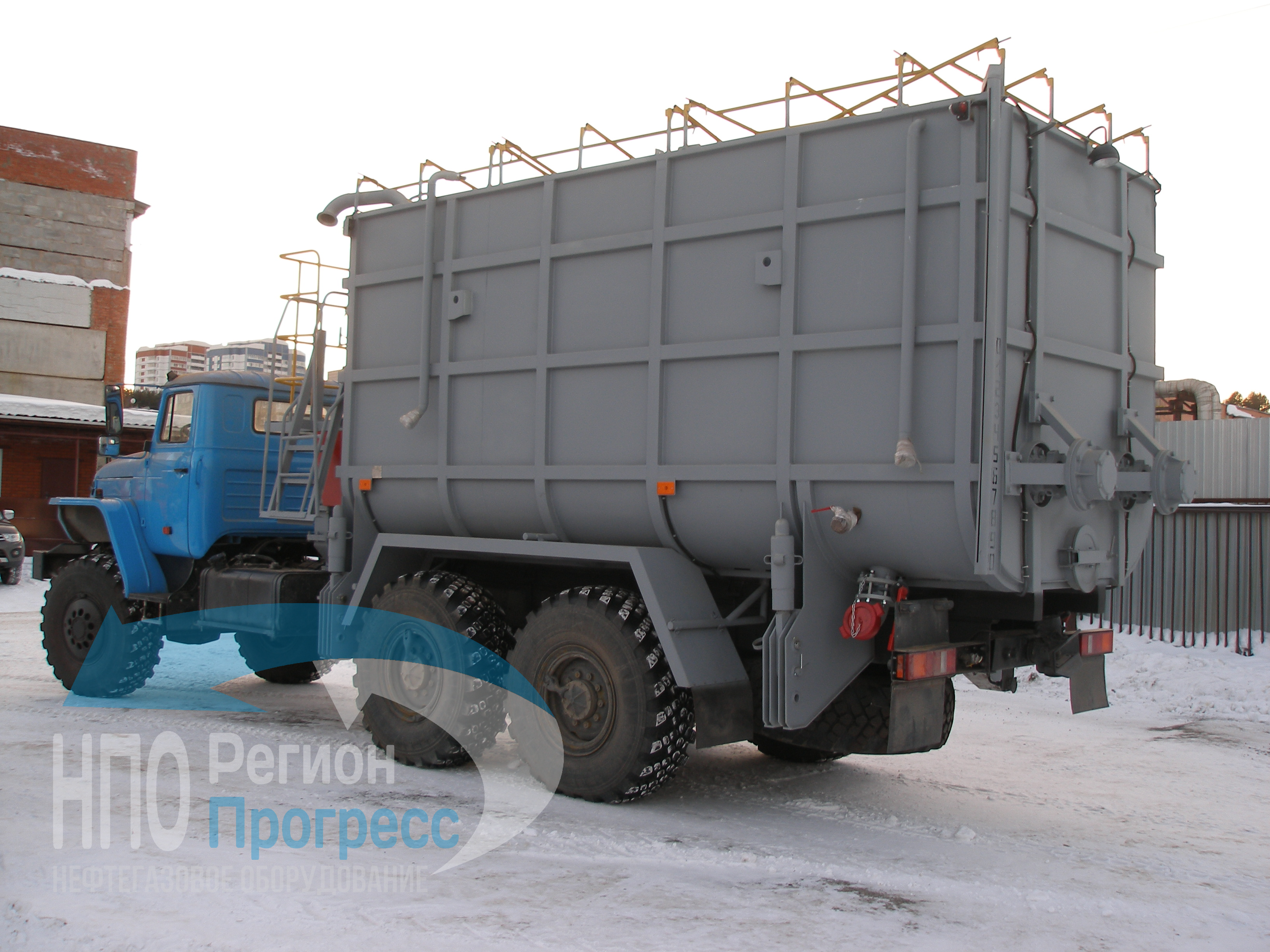

Установка смесительно-осреднительная УСО используется для приготовления и гомогенизации тампонажных растворов при цементировании нефтяных и газовых скважин, когда установлены высокие требования к соблюдению заданной плотности и реологическим характеристикам тампонажных растворов.
Применение установки УСО обеспечивает:
- сокращение количества участвующего оборудования в операции цементирования скважин;
- сокращение потерь тампонажных материалов, имеющих место при приготовлении тампонажных растворов струйными смесителями;
- приготовление и корректировку характеристик всего объёма раствора на поверхности до его закачки в скважину;
- упрощение обвязки оборудования при проведении операции цементирования;
- приготовление многокомпонентных растворов без предварительного приготовления сухих смесей.
- сокращение потерь тампонажных материалов, имеющих место при приготовлении тампонажных растворов струйными смесителями;
- приготовление и корректировку характеристик всего объёма раствора на поверхности до его закачки в скважину;
- упрощение обвязки оборудования при проведении операции цементирования;
- приготовление многокомпонентных растворов без предварительного приготовления сухих смесей.
| Монтажная база, шасси | Камаз 43118 |
| Колесная формула | 6х6 |
| Грузоподъемность, т | 12,73 |
| Навесное оборудование: | |
| Объем емкости агрегата геометрический, м3 | 16 |
|
Плотность приготовляемого раствора наибольшая, кг/дм3 |
2,4 |
| Время приготовления раствора, мин, не более | 35 |
| Привод: | |
| мешалок | механический |
| аутригеров | механический |
| Мощность отбираемая от двигателя шасси, кВт | 60 |
| Мешалка: | двухвальная винтовая |
| Загрузка сухих тампонажных смесей |
устройствами пневмозагрузки цементовозов; из мешков. |
| Устройство пневмозагрузки: | |
| количество штуцеров, шт | 2 |
| условный диаметр трубопроводов, мм | 100 |
| Устройство гидрозагрузки: | |
| количество штуцеров, шт | 2 |
| условный диаметр трубопроводов, мм | 100 |
| Штуцер сливной: | |
| количество, шт | 2 |
| условный диаметр, мм | 125 |
| Устройство моечное | |
| тип | ствольный |
| количество, шт | 1 |
| моющая жидкость | вода |
| рабочее давление, МПа | 1,0…1,6 |
| расход жидкости, дм3/с | 10±0,5 |
| Пробоотборник: | |
| количество | 1 |
| условный диаметр, мм | 32 |
| Опора выносная: | |
| привод | механический |
| количество, шт | 4 |
| Заливочные трубопроводы | |
| количество, шт | 1 |
| условный диаметр, мм | 50 |
| Ограждение рабочей площадки | перильное, складывающееся в транспортном положении |
| Электрооборудование | фара поворотная для освещения рабочей площадки и внутренних поверхностей емкости агрегата; питание от электросистемы шасси |
| Габаритные размеры агрегата, не более | |
| в транспортном положении: | |
| длина, мм | 9300 |
| ширина, мм | 2500 |
| высота, мм | 3990 |
| Масса установки полная, кг, не более | 16850 |
| Распределение полной массы на дорогу: | |
| - через переднюю ось, кг, не более | 5550 |
| - через заднюю тележку, кг, не более | 11300 |
| Требования к надёжности | |
| Средняя наработка на отказ, ч, не менее | 750 |
| Средний срок службы до первого | |
| Капитального ремонта, лет, не менее | 3 |
| Срок службы, лет, не менее | 8 |
