Путевые подогреватели ПП-4В

Путевой подогреватель ПП предназначен для работы, как на газовом, так и на жидком топливе. При использовании жидкого топлива необходимо применять блок подготовки жидкого топлива.

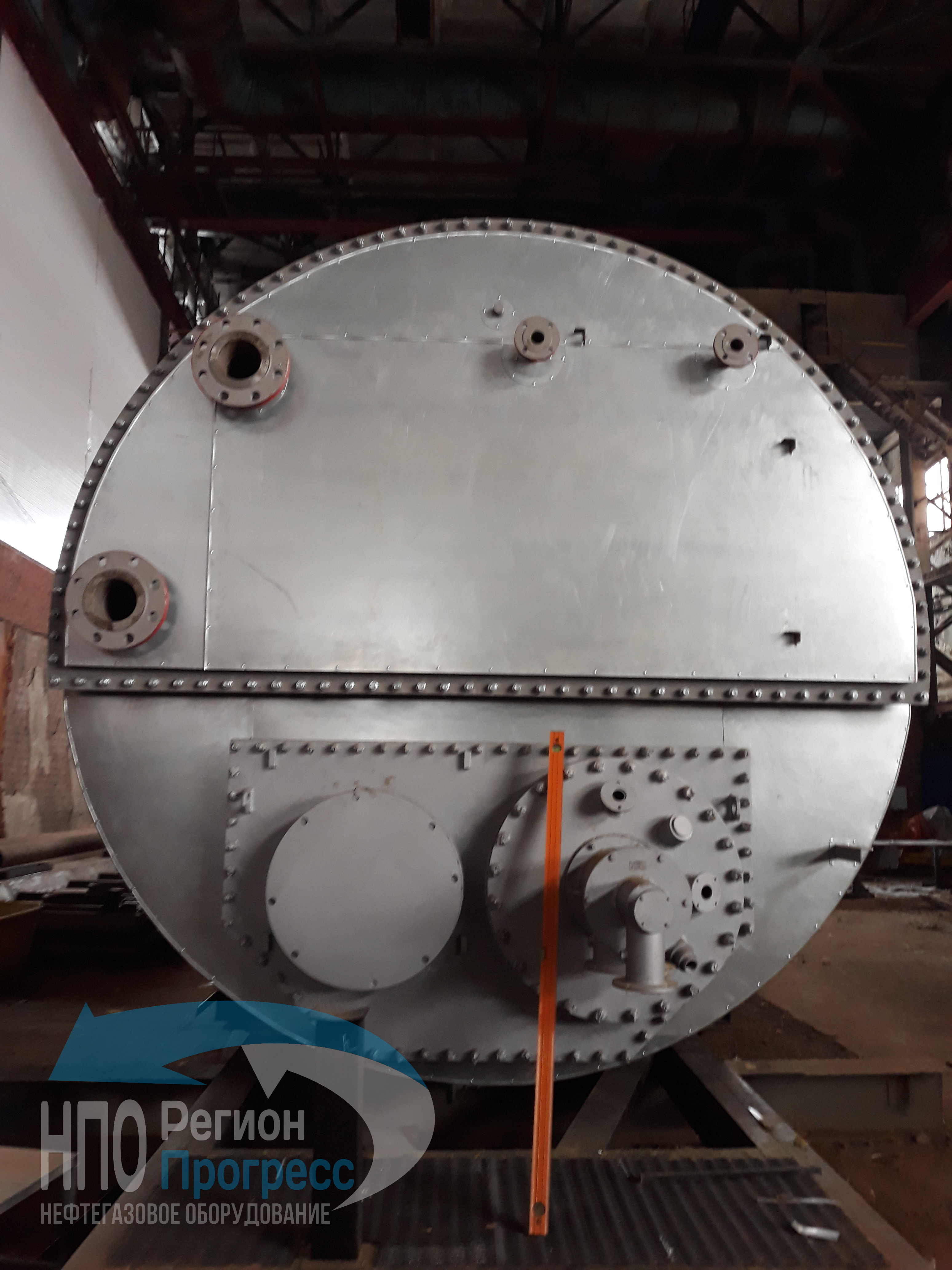

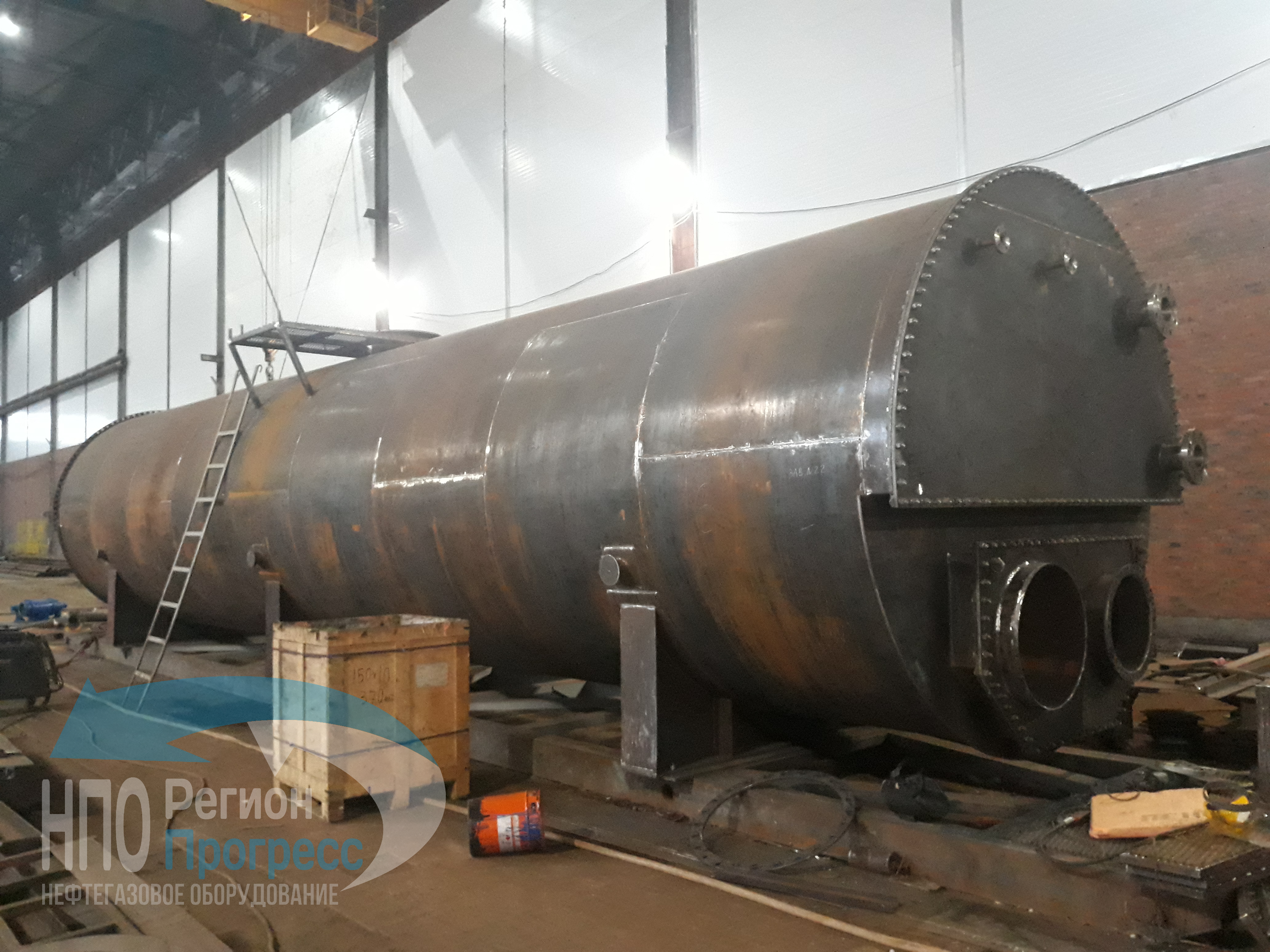

Основным компонентом подогревателя является блок нагрева, предназначенный для передачи тепла от продуктов сгорания топливного газа к нагреваемому продукту. Блок нагрева представляет собой емкость, установленную на раме-основании и заполненную промежуточным теплоносителем. В емкости размещены топки и продуктовые змеевик, обвязанные в два потока. К фланцу топки крепится основная и запальная горелки. Топка представляет собой П-образную сварную конструкцию.

Система автоматизации предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

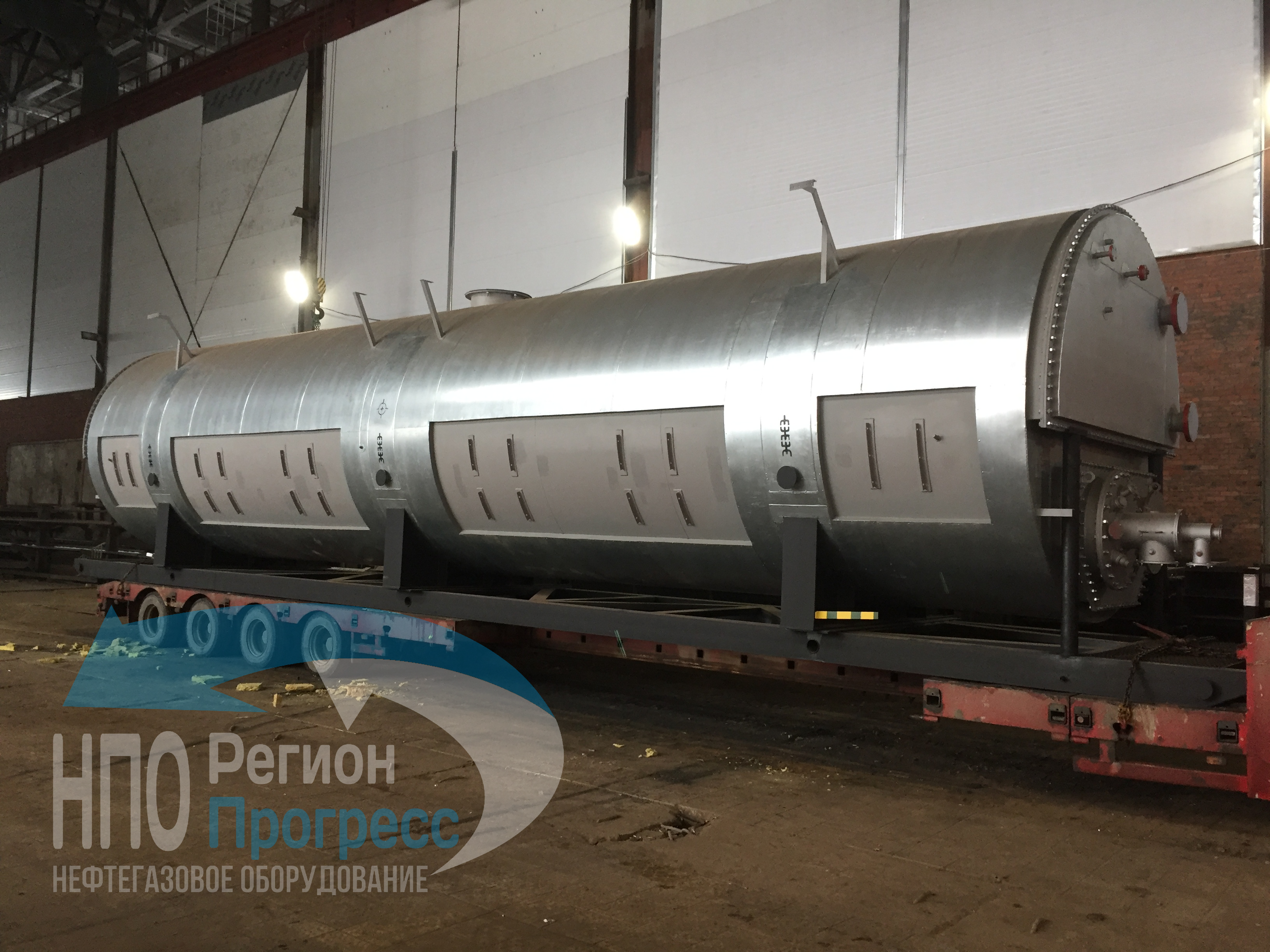

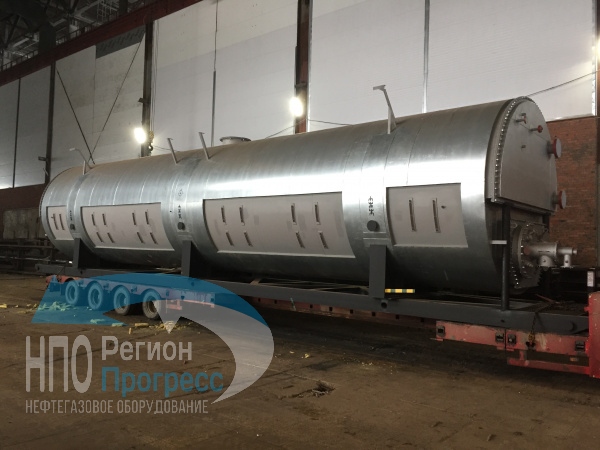

Путевой подогреватель ПП-4В:

Номинальная тепловая мощность, МВт (Гкал/ч) – 4 (3,45)

Производительность по нагреваемому продукту, кг/с (т/сут), не более – 23,5…116 (2000…10000)

Давление в продуктовом змеевике, МПа (кгс/см²):

- рабочее, не более – 6,3 (63)

- расчетное – 6,3 (63)

- пробное гидравлическое – 8,2 (82)

Средний срок службы: 10 лет.
