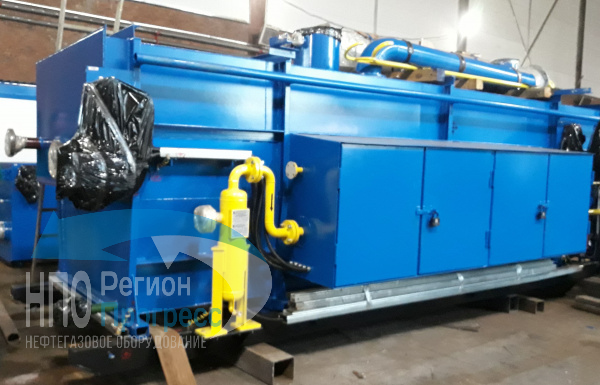

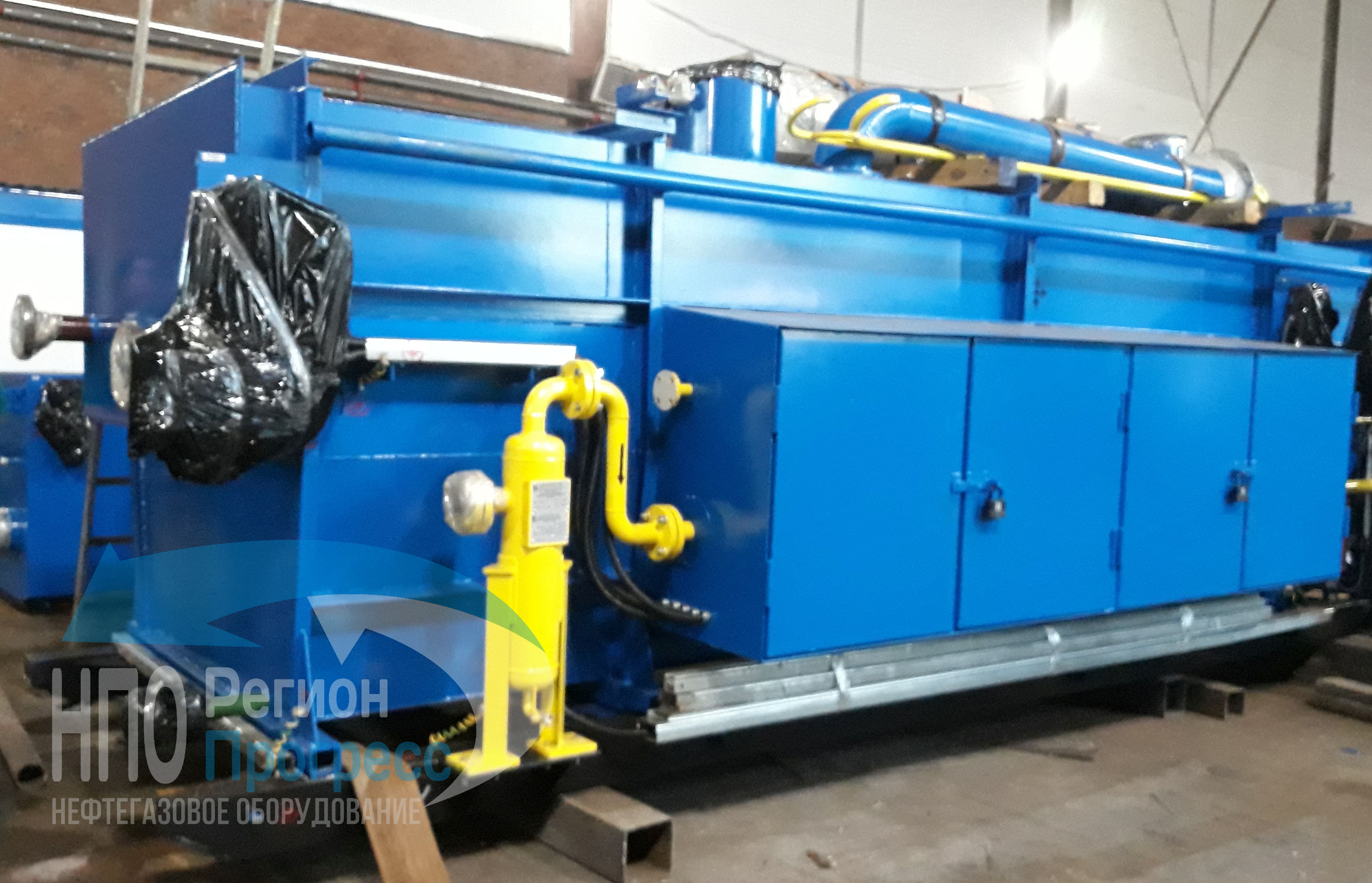

Подогреватели нефти с комбинированным нагревом ПНК
Предлагаем к поставке подогреватели нефти с комбинированным нагревом ПНК.
Подогреватели могут работать как на газовом, так и на жидком топливе (дизельное топливо или нефть) в зависимости от требований Заказчика.
В комплект подогревателя ПНК входят:
- блок нагрева;
- запальная и основная горелка;
- топочная камера П-образной формы;
- продуктовый змеевик внутри емкости:
- продуктовый змеевик в холодной секции топки;
- блок подготовки топлива;
- блок вентиляционного агрегата;
- система автоматизации.
Подогреватель нефти ПНК имеет модульную конструкцию: все функциональные элементы размещаются на санно-рамном основании.
Преимущества:
- принцип комбинированного нагрева заключается в двух последовательных способах нагрева нефтяной эмульсии: от теплоносителя и от продуктов сгорания топлива.
- возможность подогрева продукта в подогревателе до 110°С, благодаря чему существует возможность использования при подготовке тяжелых нефтей, а также в технологиях стабилизации нефти и газового конденсата.
- в подогревателе реализованы принципы «мягкого» нагрева нефти в среде промежуточного теплоносителя (пресная вода) и в среде умеренных температур продуктов сгорания топлива, исключающих отложения кокса на стенках змеевика и нарушений в его работе.
- коэффициент полезного действия составляет 87%.
|
Полезная тепловая мощность, МВт (Гкал/ч), не более |
0,73(0,63) |
|
Производительность по нагреваемому продукту, кг/с (т/сут), не более |
13,3 (1150) |
|
Давление в продуктовом змеевике, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Перепад давления в змеевике, МПа (кгс/см2), не более |
0,55 (5,5) |
|
Температура, К (°С):
- на входе продукта в подогреватель, в пределах - нагрева продукта, не более - нагрева промежуточного теплоносителя, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
278…232 (5…50) 343 (70) 368 (95)
233 (-40) 223 (-50) |
|
Промежуточный теплоноситель |
Пресная вода |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
|
Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более |
6,3(63) |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Параметр |
Значение |
|
Характеристика газового топлива: - природный, попутный нефтяной газ, с параметрами: - теплота сгорания, МДж/нм, в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах - расход топливного газа, м3/ч, не более |
35…60 0,002
0,3…1,2 (3,0…12,0)
0,07…0,15 (0,7…1,5)
100 |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0
323 (50)
4,0…6,2 (40…62)
3,5 (35)
100 |
|
Коэффициент полезного действия, %, не менее |
80 |
|
Габаритные размеры (длина х ширина х высота), м |
10,9x2,5x9,2 |
|
Масса, подогревателя в нерабочем состоянии, кг, не более (заполненного теплоносителем) |
13030 (25900) |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 1 |
